Отступ стальной КАЗ 3/4″ Ду20 Ру16 L=360мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ купить или заказать в Вологде

Описание

Характеристики

Описание

Отступ стальной КАЗ 3/4″ Ду20 Ру16 L=360мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ - это соединительный элемент трубопровода. Изготавливаются из труб по ГОСТ 3262-75, используются при монтаже систем отопления, водоснабжения, вентиляции, холодоснабжения.

Отводы и скобы предназначены для обвода трубопровода в местах пересечения, с применением соединительных частей (муфты, гайки), либо под приварку, в условиях неагрессивных сред (вода, водяной пар, горючий газ и др.) при температуре проводимой среды 150 °С и давлении Р=1,6МПа. (16 Бар).

Параметры стальных отступов Отступ цинк с резьбой Ду20:

Диаметр номинальный DN - 20 мм
Давление номинальное PN - 16 бар
Температура - 150 С°
Тип скобы - обводная
Материал корпуса - сталь
Класс материала корпуса - сталь
Тип присоединения - муфтовый (резьбовой)
Присоединение - наружная / наружная резьба
Условия производства - ТУ 4923-001-00218182-2004
Вес - 0.517 кг
Страна производитель - Россия

Отступ стальной КАЗ 3/4″ Ду20 Ру16 L=360мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ

Габаритные и установочные размеры
отступа стального Отступ цинк с резьбой Ду20:

Тип резьбы - трубная цилиндрическая
Диаметр, Dn - 20 мм
Диаметр наружный, d - 26.8 мм
Толщина стенки, T - 2.8 мм
Строительная длина, L - 360 мм
Длина резьбы, L1 - 45 мм
Радиус гиба, R - 65мм
Высота центров, Н - 75 мм

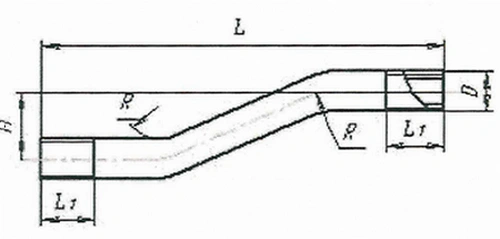

Эскиз отступа Отступ цинк с резьбой Ду20

Предельные отклонения по размерам труб для отступа:

Размеры труб	Предельное отклонение для труб точности изготовления
Наружный диаметр с условным проходом: до 40 мм включительно	+-0.4-0.5мм
Наружный диаметр с условным проходом: св. 40 мм	+-0.8-0.1%

Размеры труб	Предельное отклонение для труб точности изготовления
Толщина стенки	+-10-15%
Для резьбы изг. методом накатки допускается уменьшение внутреннего диаметра до 10%

Характеристики

Бренд

КАЗ

Страна производитель

Россия

Диаметр

Ду20

Тип присоединения

муфтовый (резьбовой)

Условия производства

ТУ 4923-001-00218182-2004

Номинальное давление

16 бар

Материал покрытия

цинк

Параметры стальных отступов Отступ цинк с резьбой Ду20:

Отступ стальной КАЗ 3/4″ Ду20 Ру16 L=360мм оцинкованный с резьбой, из труб по ГОСТ 3262-75 КАЗ

Габаритные и установочные размеры отступа стального Отступ цинк с резьбой Ду20:

Эскиз отступа Отступ цинк с резьбой Ду20

Предельные отклонения по размерам труб для отступа:
